Mit lehet otthon javítani egy PC-ben – és mit nem?
A számítógép javításánál három külön feladat keveredik gyakran össze: a hiba azonosítása, egy modul cseréje, valamint az áramköri lap elektronikai javítása. Egy RAM-modul cseréje és egy videókártya tápáramkörének javítása egyaránt szerelésnek tűnhet, mégis teljesen más tudást, eszközt és kockázatot jelent.

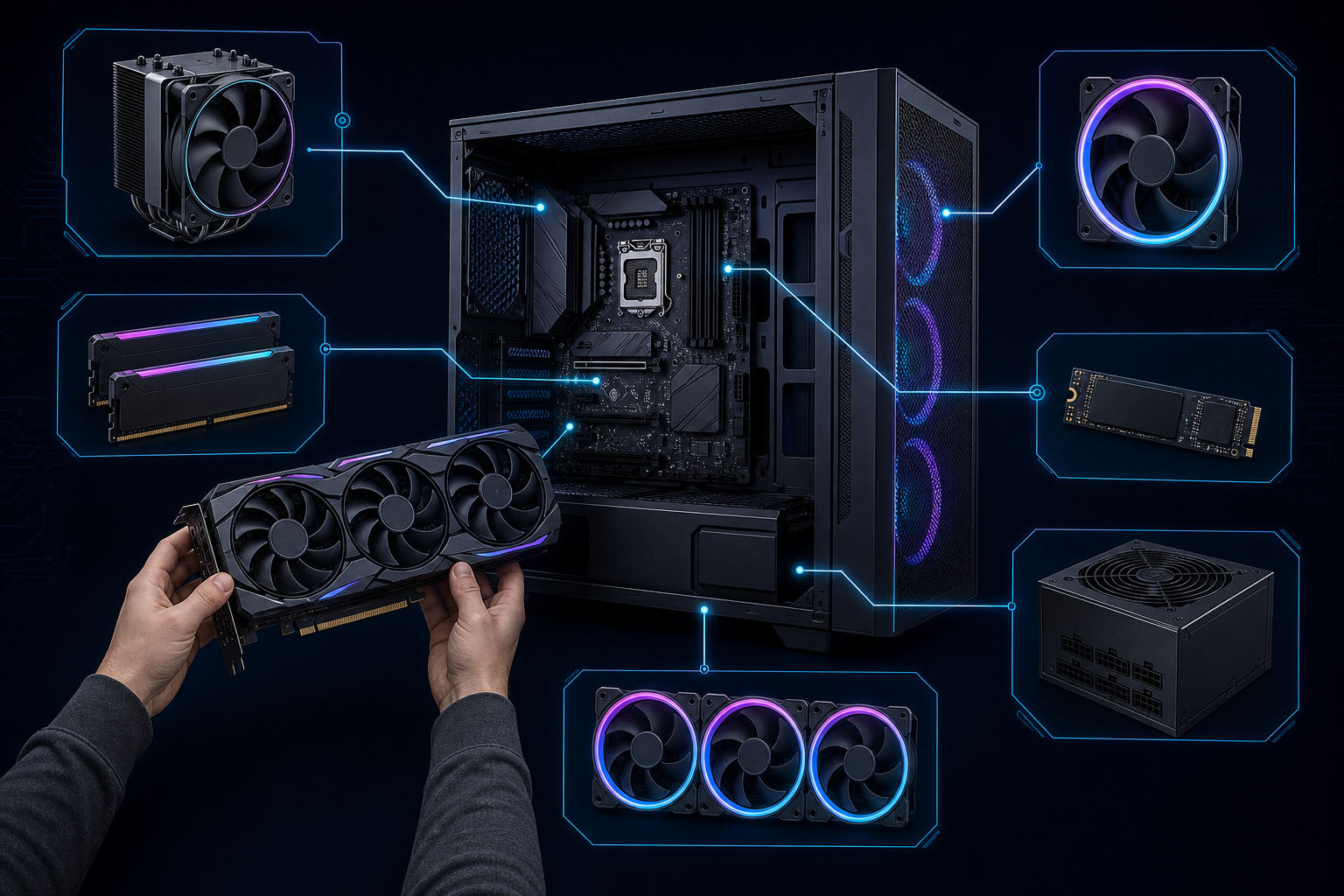

Könnyen szerelhető és cserélhető PC-alkatrészek
Asztali számítógépben általában ezek modulárisan cserélhetők:
- Processzor — kivehető és cserélhető, ha foglalatos
- CPU-hűtő — cserélhető, tisztítható, újrapasztázható
- RAM — egyszerűen kivehető és cserélhető
- Videókártya — PCIe-foglalatból eltávolítható
- SSD — M.2 vagy SATA csatlakozásból cserélhető
- Merevlemez — cserélhető
- Tápegység — egyben cserélhető
- Alaplap — cserélhető, de szinte az egész gépet szét kell szedni
- Ventilátorok — cserélhetők és tisztíthatók
- Számítógépház — minden alkatrész átszerelhető másik házba
- Kábelek — SATA-, tápkábelek és ventilátorkábelek cserélhetők
- PCIe-bővítőkártyák — hangkártya, hálózati kártya, USB-kártya cserélhető
Egy asztali PC legnagyobb előnye éppen ez: a fő alkatrészek nem alkotnak egyetlen javíthatatlan egységet.
A cserélhetőség azonban még nem mondja meg, melyik alkatrész hibás. Ha a gép nem ad képet, az ok lehet memória, videókártya, tápegység, alaplap, processzor vagy akár rosszul csatlakoztatott kábel is. A jó javítás ezért nem találomra megvásárolt alkatrészekkel kezdődik.
Amit általában nem lehet házilag külön cserélni
Az alaplapra vagy más áramköri lapra forrasztott alkatrészek már nehezebben javíthatók:
- alaplapi lapkakészlet;
- VRM MOSFET-ek és vezérlők;
- kondenzátorok;
- USB-, HDMI- vagy hálózati csatlakozók;
- videókártya GPU-chipje;
- videomemória-chipek;
- SSD vezérlője és NAND memóriachipjei;
- BIOS-chip;
- laptopok forrasztott processzora és memóriája.
Ezek egy része szakműhelyben javítható, de mikroszkóp, forrasztóállomás, forrólevegős állomás és mérőműszerek szükségesek hozzá.
A videókártyán például magát a ventilátort vagy hővezető pasztát könnyű cserélni, de egy hibás GPU-chip cseréje már nagyon nehéz és gyakran gazdaságtalan.
Először a hibát kell szűkíteni
A hibakeresés célja, hogy a lehető legkevesebb változtatással kiderüljön, melyik részegységhez kötődik a jelenség. Először pontosan meg kell figyelni, mi történik: kap-e áramot a gép, elindulnak-e a ventilátorok, van-e hibajelző LED vagy sípolás, megjelenik-e a BIOS, és a probléma állandó vagy csak terhelés alatt jelentkezik.
- Áramtalanítás után ellenőrizni kell a tápkábeleket, a memóriát és a bővítőkártyák rögzítését.
- A gépet minimális konfigurációban érdemes indítani: alaplap, processzor, egy RAM-modul és szükség esetén videókártya.
- Ismert jó alkatrésszel végzett cserepróba akkor hasznos, ha egyszerre csak egy változó módosul.
- Hő- vagy terhelésfüggő hibánál naplózni kell a hőmérsékletet, a feszültséget és a hiba előtti eseményt.
- Az adatokat tartalmazó meghajtónál a mentés elsőbbséget élvez a további kísérletezéssel szemben.
Javítható, de nem mindig érdemes megjavítani
Egy alkatrész műszakilag javítható lehet, miközben gazdaságilag nem éri meg. Egy csatlakozó, biztosíték vagy könnyen azonosítható MOSFET cseréje reális lehet. Egy sérült, többrétegű nyomtatott áramkör, hibás GPU vagy ismeretlen eredetű időszakos zárlat viszont sok munkaórát és donoralkatrészt igényelhet bizonytalan eredménnyel.
A döntésnél az alkatrész értéke mellett az adatvesztés kockázatát, a javítás garanciáját és egy cserealkatrész elérhetőségét is mérlegelni kell. Régi hardvernél egy egyszerű javítás meghosszabbíthatja az élettartamot; kritikus munkaeszköznél viszont a kiszámítható csere lehet a biztonságosabb.
| Helyzet | Ésszerű első irány |
|---|---|
| Koszos hűtés, magas hőmérséklet | Tisztítás, ventilátorellenőrzés, paszta vagy hővezető lapka állapotának felmérése |
| Hibás RAM vagy SSD | Modulcsere, majd célzott teszt és adatellenőrzés |
| Letört csatlakozó vagy hibás kondenzátor | Elektronikai szakműhely, ha az alaplap értéke indokolja |
| GPU- vagy vezérlőchip hibája | Árajánlat után a javítás és a teljes csere összevetése |
| Bizonytalan tápegységhiba | Ismert jó táppal próba; a hibás táp belső javítása csak szakembernek |

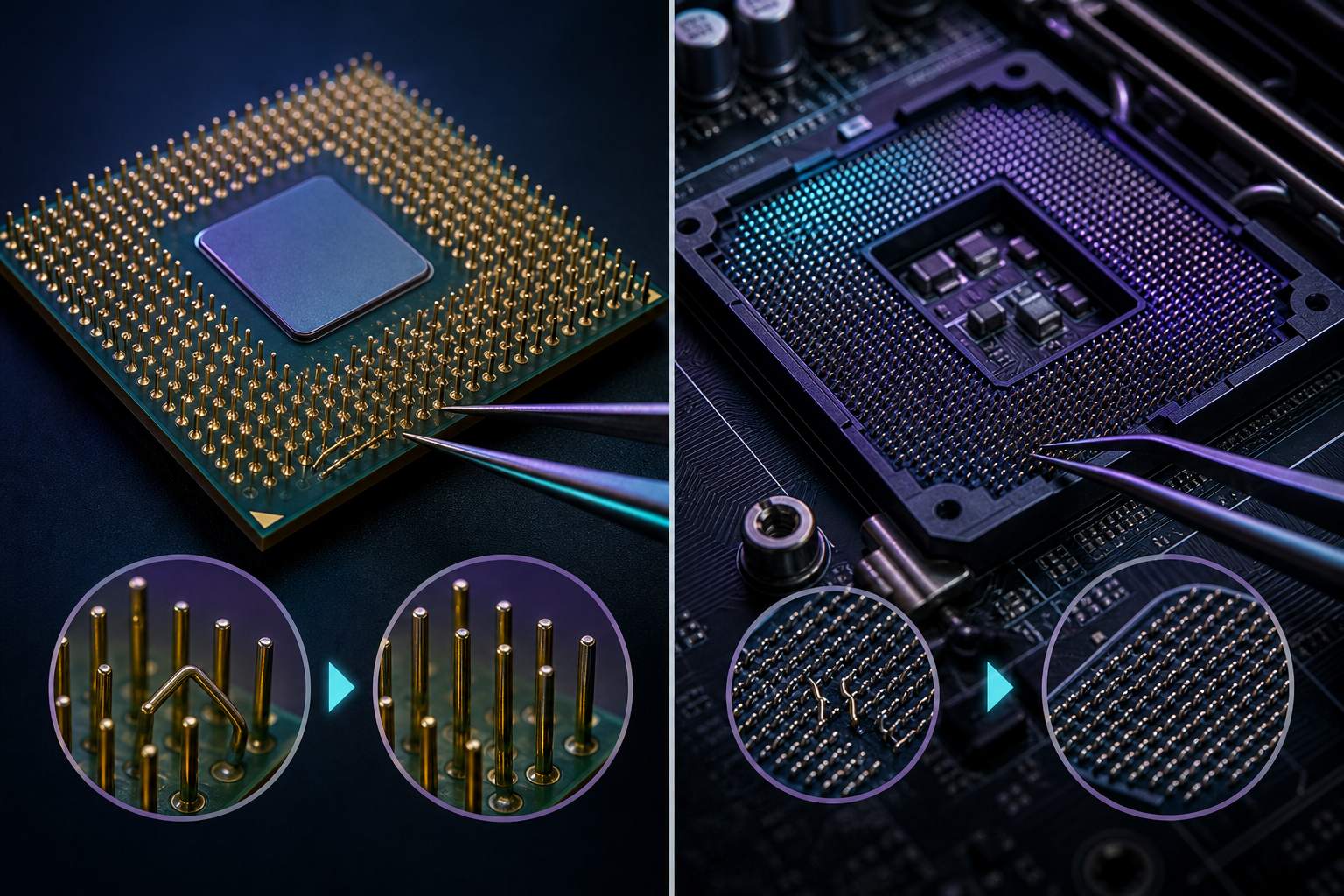

Processzortű elhajlása
Ez nem feltétlenül jelenti azt, hogy a processzor javíthatatlan. Attól függ, hol találhatók a tűk.
PGA processzor: a tűk a processzoron vannak
Ilyen például sok régebbi AMD AM4 processzor.
Egy enyhén elhajlott tű gyakran visszaegyenesíthető.
Használható hozzá:
- 0,5 vagy 0,7 mm-es mechanikus ceruza hegye;
- vékony bankkártya vagy penge a tűsorok igazításához;
- nagyon finom csipesz;
- nagyító vagy mikroszkóp;
- erős, oldalirányú megvilágítás.
A tűt csak apró mozdulatokkal szabad egyenesíteni. Ha többször előre-hátra hajlítják, az anyag elfárad, és a tű letörhet.
A végén minden irányból ellenőrizni kell, hogy a tűk szabályos sorokat alkotnak-e. A processzort soha nem szabad erővel a foglalatba nyomni. Ha megfelelően állnak a tűk, gyakorlatilag magától beleül a helyére.
LGA processzor: a tűk az alaplapi foglalatban vannak
Az Intel asztali processzorainál, valamint az AMD AM5 platformnál a processzor alján lapos érintkezők vannak, a finom érintkezőtűk pedig az alaplapi foglalatban találhatók.
Az elhajlott foglalati érintkező javítása nehezebb, mert:
- rendkívül vékony;
- több irányban hajlított alakja van;
- könnyen letörik;
- a mellette lévő tűket is könnyű megsérteni.
Mikroszkóp alatt finom tűvel vagy precíziós csipesszel néha visszaigazítható. A tűnek nemcsak ugyanabba az irányba kell állnia, hanem ugyanolyan magasságban is kell érintkeznie a processzorral.
Ha több tű sérült vagy letört, a teljes processzorfoglalat cseréje lehet szükséges. Ez már professzionális alaplapi javítás, és sok esetben olcsóbb másik alaplapot venni.
Letört processzortű
A letört PGA-tű már sokkal komolyabb hiba.
Néhány lehetőség létezik:
- mikroszkóp alatti mikroforrasztás;
- donorprocesszorról származó tű pótlása;
- nagyon speciális esetben egy érintkeződarab elhelyezése a foglalat megfelelő pontján.
Az utolsó megoldás veszélyes és nem tekinthető rendes javításnak. Rövidzárlatot vagy érintkezési problémát okozhat.
Az is előfordulhat, hogy egy processzor működik egy hiányzó tűvel, mert az adott tű például egy ismétlődő földelőérintkező. Más tű hiánya viszont okozhatja, hogy:
- a gép egyáltalán nem indul;
- nem működik valamelyik RAM-csatorna;
- nincs kép;
- instabil a rendszer;
- nem működik egy PCIe-eszköz.
A tű funkciójának ismerete nélkül nem biztonságos kipróbálni.
A javítás akkor kész, amikor ellenőrizhetően stabil
Az, hogy a számítógép egyszer elindul, még nem bizonyítja a javítás sikerét. Memóriahiba után memóriateszt, hűtési beavatkozás után terheléses hőmérséklet-ellenőrzés, meghajtócsere után pedig SMART- és fájlrendszer-ellenőrzés szükséges.
A jó dokumentáció legalább annyira fontos, mint maga a csere: mi volt a tünet, mit mértek, melyik alkatrészt cserélték, milyen teszt futott le, és maradt-e ismert kockázat. Ettől válik a találgatásból megismételhető diagnosztikai folyamat.
